管式加熱爐是石油煉制、化工和化纖工業中使用的工藝加熱爐。其作用是將油品或其它介質加熱以達到工藝要求。在石油化工行業中，管式加熱爐作為提供石油化工生產對熱能需要的一種供熱手段得到了廣泛運用。

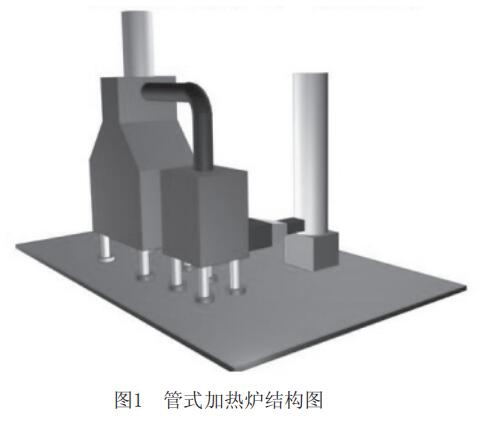

管式加熱爐一般由輻射室、對流室、余熱回收系統、燃燒器以及通風系統五部分所組成。見圖1。輻射室和對流室內裝有爐管，這個部分直接受到火焰燒烤，溫度*高，必須充分考慮選用材料的強度和耐熱性能等要求。在輻射室的底部、側室或頂部裝有火嘴，在煙囪內裝有擋板。較先進的加熱爐還配備煙氣余回?zé)嵯到y(tǒng)、空氣和燃料比的控制調節系統。低溫物料先流進對流室爐管，再流經輻射室爐管，在爐膛內吸熱后成為高溫物料而流出。
